Установки индукционного нагрева, индукционные нагревательные установки для закалки буровых штанг и других длинномерных цилиндрических изделий
Установка типа УЗБШ предназначена для закалки буровых штанг и других цилиндрических изделий максимальной длиной до 4300 мм.
Закалка ТВЧ, индкционный нагреватель ЗАПОЛНИТЬ ОПРОСНЫЙ ЛИСТ
- Цифровой тиристорный или транзисторный преобразователь частоты;

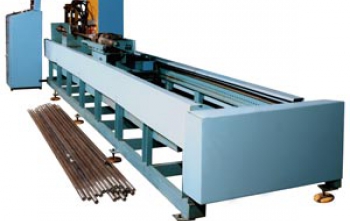

- Закалочный станок, представляющий собой станину с механизмами натяжения и вращения штанги, механизмом перемещения индуктора и спрейера;
- Блок конденсаторов с комплектом шинопроводов;
- Станция охлаждения;
- Шкаф управления установкой с системой автоматической регулировкой температуры нагрева;
- По желанию Заказчика может быть установлен консольный кран или манипулятор для облегчения труда оператора.
|
Параметры |
Значение |
|
Мощность, потребляемая от сети, кВт |
160 |
|
Напряжение трехфазной питающей сети частотой 50 Гц, В |
380 |
|
Частота рабочая (выходная), кГц |
10/8 |
|
Глубина закаливаемого слоя, мм |
3-8 |
|
Твердость после закалки на глубине закаливаемого слоя |
54 HRC |
|
Способ охлаждения при закалке |
водяной - спрейерный |
|
Производительность, шт./час |
4-12 |
|
Расход воды на охлаждение оборудования, м3 /час |
3 - 4 |
|
Расход закалочной жидкости, м3 /час |
1 |
|
Габаритные размеры, мм: |
|
|
- преобразователя |
1400×800×2000 |
|
- закалочного станка |
6000×1200×1500 |
|
Масса, кг: |
|
|
- преобразователя |
900 |
|
- закалочного станка |
1100 |
|
Исходные данные на штангу: |
|
|
Максимальная длина, мм |
4300 |
|
Минимальная длина, мм |
800 |
|
Максимальный наружный диаметр,мм |
32 |
|
Минимальная толщина стенки, мм |
24 |
|
Кривизна до закалки, мм/м |
1,0 |
|
Кривизна после закалки, мм/м |
1,0 |
|
Несоосность внутреннего отверстия относительно наружной поверхности, мм |
0,8 |
