Компания РЭЛТЕК расширяет линейку поставляемых трансформаторов и представляет на рынке новую разработку – согласующий трансформатор ТС-250/2,4-10.
Трансформатор предназначен для комплектации индукционных установок и служит для согласования напряжения источника питания с напряжением нагрузки, а также для гальванической развязки источника питания и индукционного нагревателя.
В отличие от существующих аналогов, трансформатор новой серии имеет значительно меньшие габариты и массу. Данная модель прекрасно зарекомендовала себя и успешно эксплуатируется в составе индукционных установок, а также энергокомплектов к вакуумным печам (2 энергокомплекта на ФГУП «ПО «МАЯК», 4 энергокомплекта на ФГУП «ВИАМ», энергокомплект на АО «УНИХИМ с ОЗ»).
Основные технические данные ТС-250/2,4-10:
|
Частота номинальная, кГц |
2,4; 4; 8; 10 |
|
Напряжение первичное номинальное, В |
500 |
|
Напряжение вторичное при холостом ходе, В |
550 |
|
Коэффициент трансформации |
1:1,1 |
|
Расход охлаждающей воды при давлении 0,1 МПА, м3/час |
0,45 |
|
Мощность номинальная, кВА |
250 |
|
Коэффициента полезного действия, % |
92 |
|
Продолжительность включения ПВ, % |
100 |

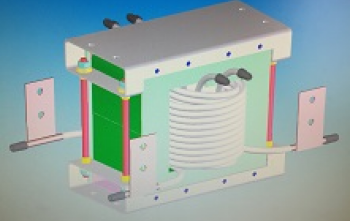

Изделие состоит из следующих частей:
- магнитопровод;
- бифилярная первичная и вторичная обмотка;
- водоохлаждаемые экраны среднего стержня магнитопровода;
- корпусные части изделия.
Магнитопровод выполнен из аморфной стали для устранения перемагничиваня при относительно низких частотах, является разъемным.
Первичная и вторичная обмотка выполнены из медных профилированных трубок по технологии бифилярной намоткой и представляют цельную составную часть изделия. 4.5 Обмотка и магнитопровод стянуты с помощью немагнитных шпилек крепежными скобами. Установлены изоляционные прокладки для электрической изоляции магнитопровода и крепежных скоб.
Контактные пластины расположены непосредственно на выводах обмотки. Каждая контактная пластина имеет два отверстия для болтового крепления.
Штуцеры (для подачи и слива охлаждающей жидкости) ветвей охлаждения обмоток расположены на выводах обмотки. Штуцеры (для подачи и слива охлаждающей жидкости) экранов находятся в верхней либо в нижней части изделия в зависимости от положения изделия.
