В начале июля 2020г. специалистами компании РЭЛТЕК был успешно завершен проект модернизации закалочной установки (станок универсальный закалочный СУЗ-1) для ремонтного цеха ПАО «Корпорация ВСМПО-Ависма» (г. Верхняя Салда, Свердловская область).
Установка индукционная нагревательная закалочная УИНЗ была разработана и поставлена компанией РЭЛТЕК еще в 1999 году.

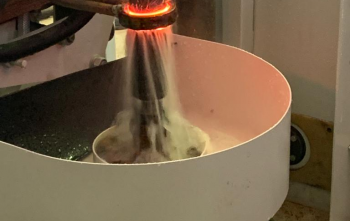

Завершающим этапом проекта модернизации, по согласованию сторон, стали дополнительные технологические испытания на нескольких деталях-представителях Заказчика на соответствие требованиям термообработки поверхности (глубина закаленного слоя и твердости). После проведенных приемо-сдаточных испытаний, лабораторией ПАО «Корпорация ВСМПО-Ависма» было подтверждено качество полученных характеристик после термообработки.
В соответствии с условиями технического задания, установка прошла глубокую модернизацию, а именно:
- полностью произведена заменена системы электропитания, преобразователь, блок компенсации, закалочный трансформатор, система охлаждения;
- все приводы вращения детали, передвижения каретки с индуктором заменены по требованию Заказчика на частотные приводы Siemens;
- разработан пульт управления на базе контроллера Simatic S7, который позволяет осуществить контроль и управление всех технологических узлов установки, а также обеспечивает возможность работы установки в ручном и автоматическом режиме, позволяет записывать в журнал неограниченное количество деталей с индивидуальными режимами термообработки (для реализации автоматической работы).
Таким образом, после проведения модернизации в соответствии с требованиями технического задания закалочная установка (станок универсальный закалочный СУЗ-1) имеет следующие характеристики:
| Наименование параметра | Значение |
| Расстояние между центрами, мм: | |
| максимальное | 1610 |
| минимальное | 200 |
| Наибольший диаметр вала, устанавливаемый в центрах, мм | 300 |
| Частота вращения шпинделя вращателя, сек | 1,6 (100) |
| Вертикальный ход каретки индуктора, мм | 1200 |
| Горизонтальный ход каретки трансформатора, мм | 70 |
| Пределы регулирования скорости движения индуктора относительно детали, мм/мин | от 3 до 1200 |
| Давление охлаждающей жидкости, МПа | 0,3 |
| Номинальный расход охлаждающей воды, м3/ч | до 6 |
| Расход эмульсии, м3/ч | 3 |
| Мощность источника питания, кВт | 160 |
| Максимальная частота контурной цепи, кГц | 6 - 10 |
| Число фаз питающей сети | 3 |
| Напряжение | 380 |
| Мощности электродвигателей, кВт | |
| Привода вертикальных перемещений | |
| индуктора | 3,0 |
| центра | 0,37 |
| Привода вращения детали | 0,37 |
| Насоса станции охлаждения | 1,5 |
| Насос повышающий давление закалочной жидкости | 0,75 |
| Насос подачи закалочной жидкости из бака | 0,75 |
| Установленная мощность станка, кВт | 175 |
| Площадь размещения оборудования, м2 | 1922 |
В процессе дефектовки и подготовки модернизации компанией РЭЛТЕК произведена замена более 90% всех комплектующих и узлов в закалочной установке. Фактически, после проведенных работ по модернизации Заказчик получил новую современную установку. Вместе с установкой был поставлен комплект индукторов для закалки более 20 различных деталей, благодаря чему у закалочного станка расширен перечень деталей для термообработки.».
Установка УИНЗ (станок универсальный закалочный СУЗ-1) эксплуатируется в ремонтном производстве ПАО «Корпорация ВСМПО-Ависма» и, благодаря своим расширенным характеристикам после проведенной модернизации позволяет ремонтировать и поддерживать в работоспособном состоянии технологическое оборудование завода, в том числе и импортного производства.
